DIY All-in-One-PC mit exone Business Slim X14, Standfuß und Display

Für ein Kunden-Projekt sollte eine kompakte und doch flexible Quasi-All-in-One-Lösung her. Fündig wurden wir einmal mehr bei der EXTRA Computer GmbH.

Für den Kunden ist wichtig, eine Kombination zu haben, bei der ggf. eben doch der PC oder das Display ohne Probleme getauscht werden können. Die Anforderung ist der Umgebung geschuldet und so kommt kein Notebook oder kein All-in-One-PC in Frage. Mit folgender Stückliste konnten wir Punkten:

• exone Business Slim X14 i5-14400T, W11Pro, Art-Nr.: 153542
• Zubehör Standfuß für Small (8 Liter) / Slim (1 Liter) Gehäuse, Art-Nr.: 134833
• Monitor 24″ Philips 242V8LA, Art-Nr.: 134098
• Zubehör Kabelabdeckung für Slim Gehäuse, Art-Nr.: 134571
• Geh exone Slim (1 Liter) Zub: L1D VESA STAND Screw bag, ArtNr.: 147865 (hierzu gibt es keinen Shop-Link)

Leider hatte ich anfänglich ein paar kleinere Montage-Schwierigkeiten, die mit Hilfe des Supports erfolgreich geklärt werden konnten. Aktuell gibt es noch keine Montageanleitung im Download- oder Service-Bereich, die soll noch kommen. Man kann sich vorab schon mal etwas zumailen lassen, was in diesem Fall sehr hilfreich war.

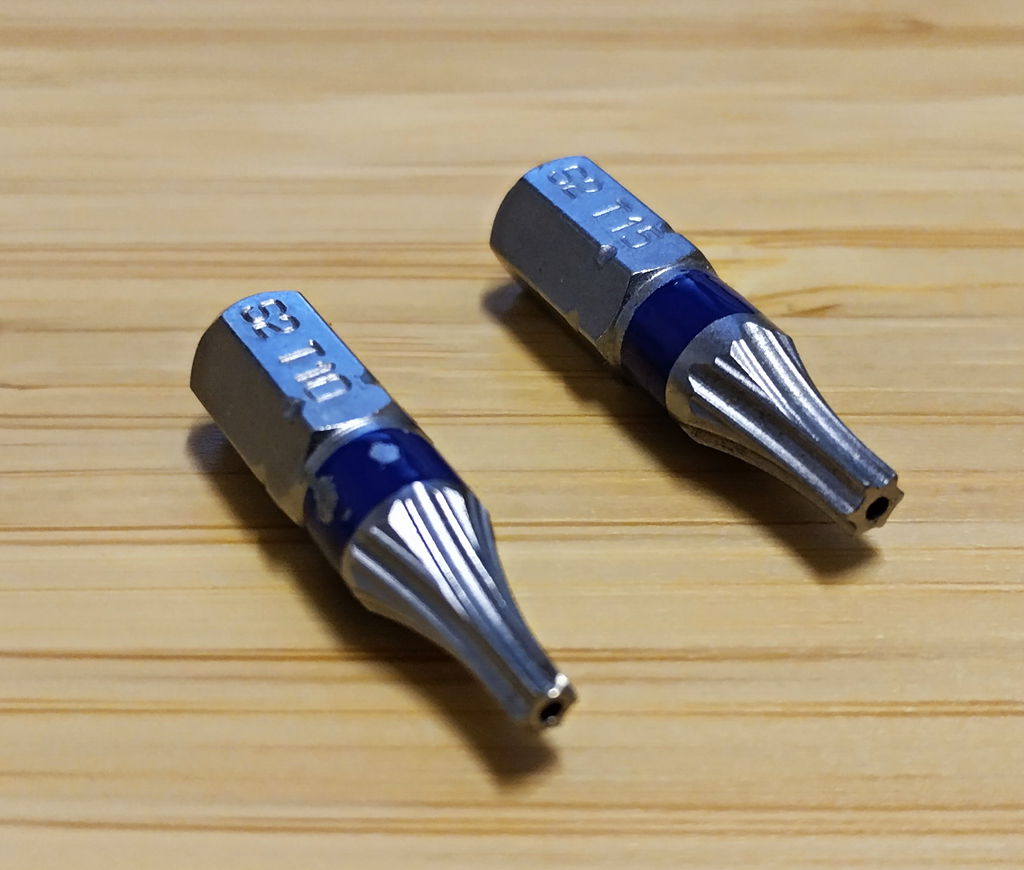

Wichtig ist zudem, das man das richtige Werkzeug hat. Wir mussten erstmal nach Torx mit Sicherungsstift in den Größen T10 und T15 suchen und wurden, frei nach Murphy, im untersten Bit Set in unserer Werkstatt fündig:

Nachfolgend ein kurzer Abriss der notwendigen Montage-Schritte:

• Den Bügel des Standfußes montieren.
• Das Display mit zwei Schrauben (unten) zum Einhängen und zwei Schrauben (oben) am Standfuß befestigen.
• Die Gummi-Füße am Slim-PC entfernen.

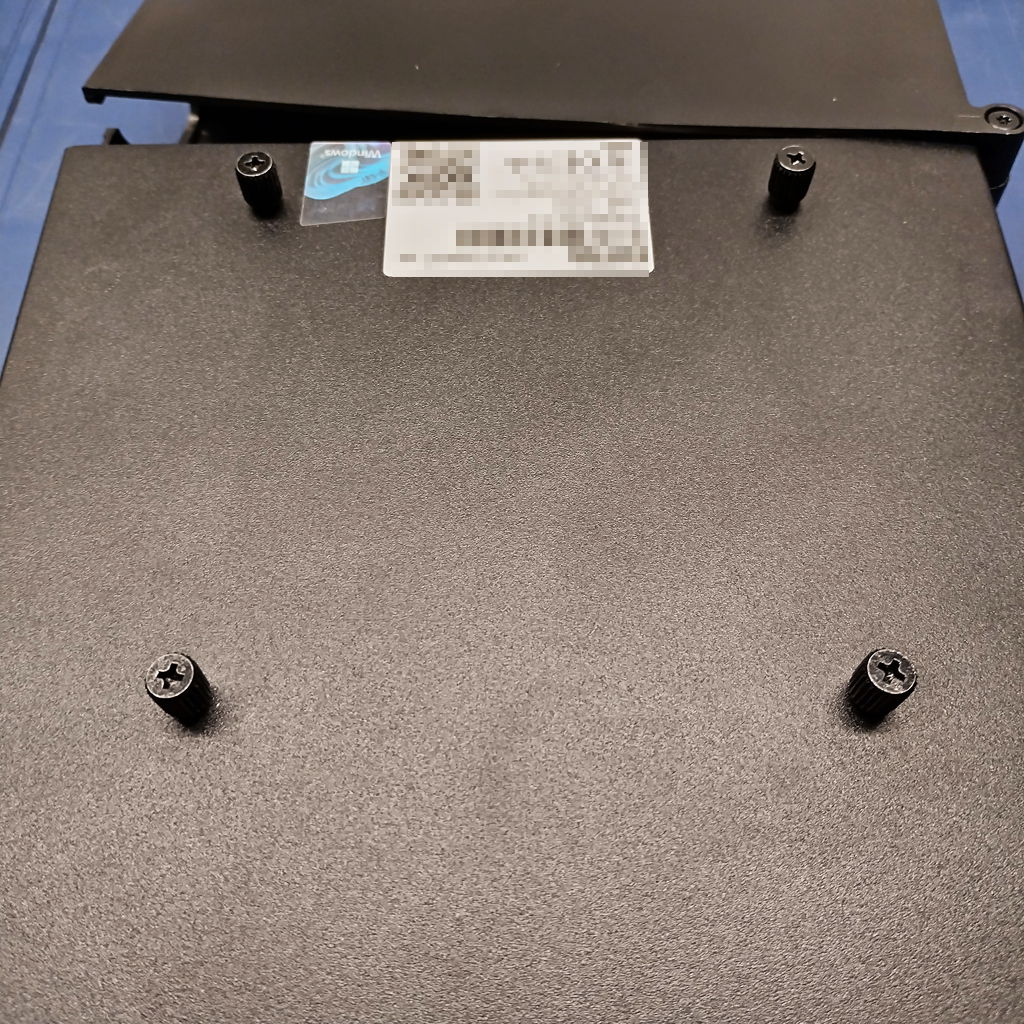

• Die vier M3-Rändelschrauben am Slim-PC anbringen.
• Die Kabeldeckung an der Scharnier-Seite am Slim-PC verschrauben.
• Die Kabel anbringen und die Kabelabdeckung verschrauben.
• Den Slim-PC am Standfuß einhängen.
• Den Befestigungsriegel einrasten und mit der Sicherungsschraube fixieren.

Anbei eine kleine Bilder-Strecke:

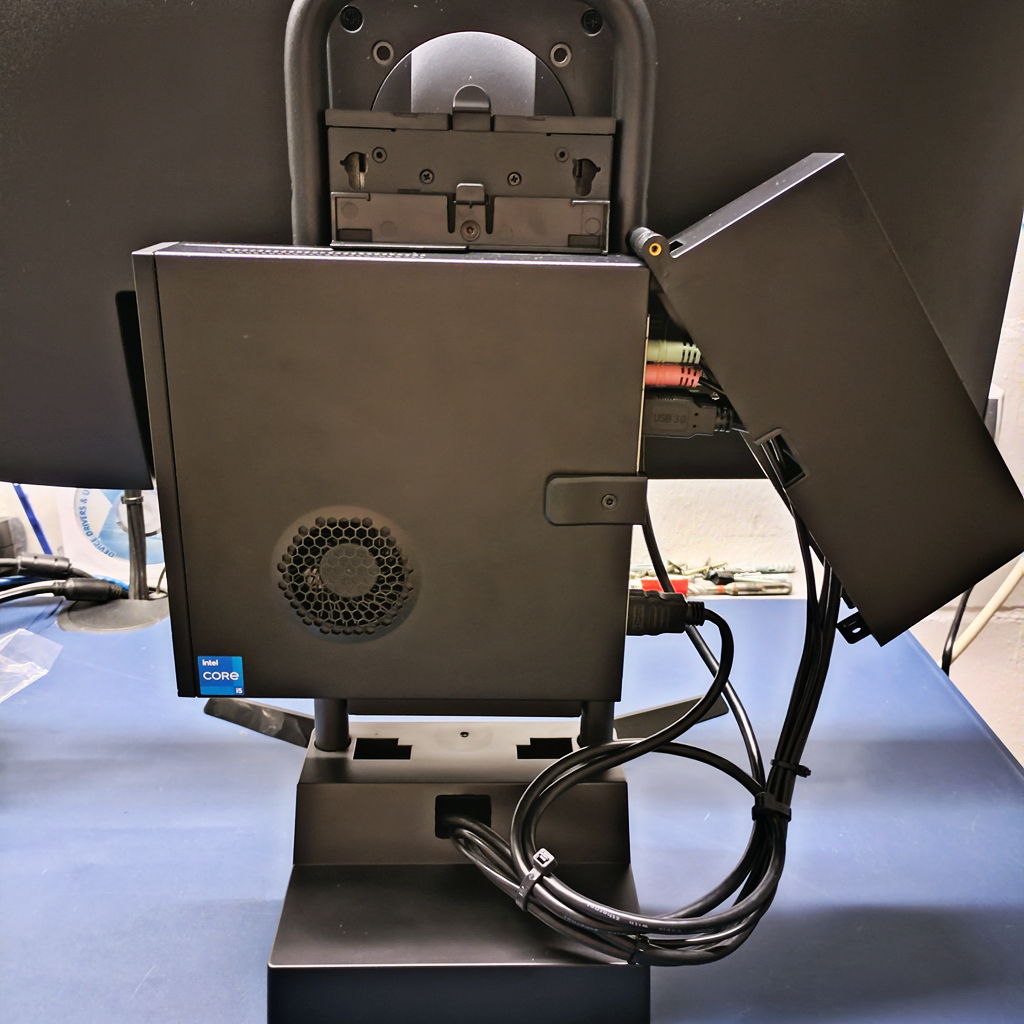

So sieht das Ganze (von hinten bei offener Kabelabdeckung) dann aus:

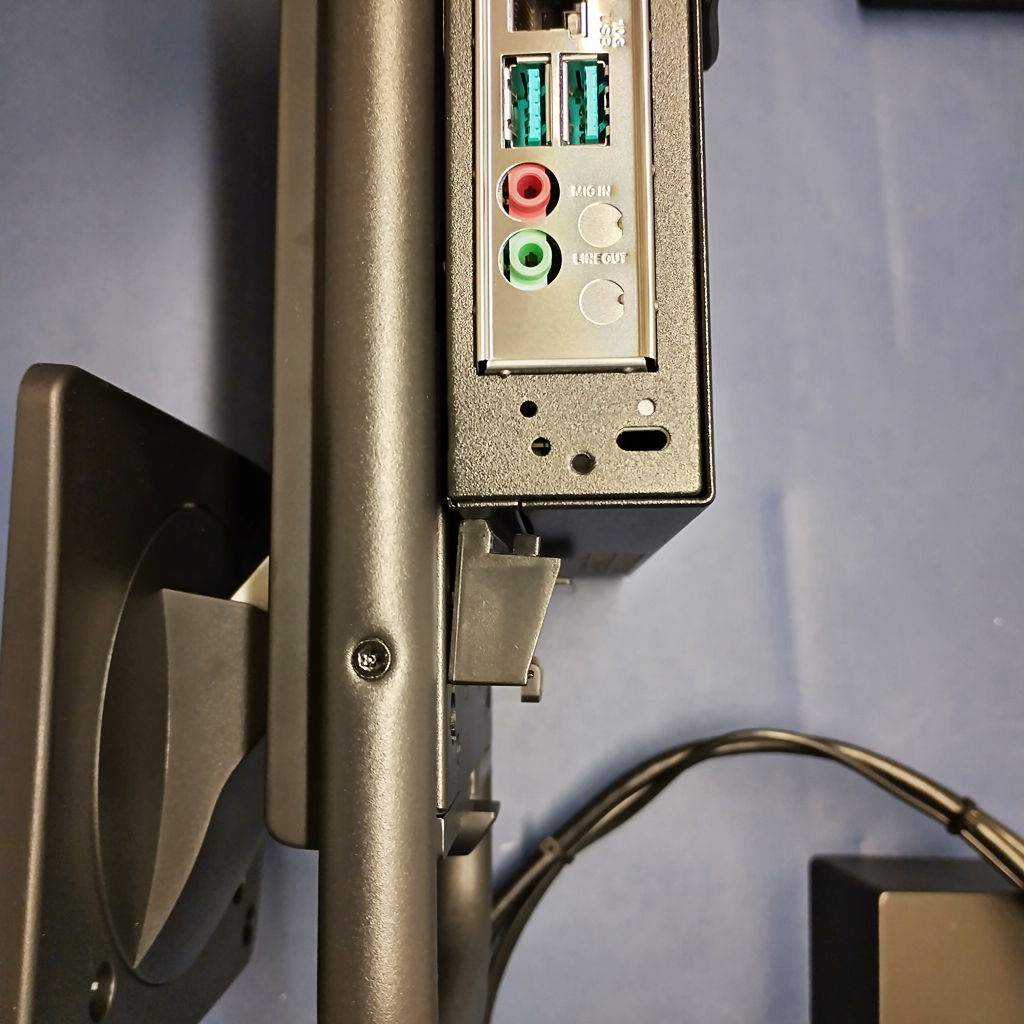

Allerdings gab es am Anfang etwas Stirnrunzeln was denn die Kabelabdeckung sei und vor allem wie der Befestigungsriegel passen soll:

Die Lösung war letztlich ganz einfach: Im gleichen Auftrag war ein Notebook enthalten und in dessen Karton befand sich die Kabelabdeckung und der passende Befestigungsriegel:

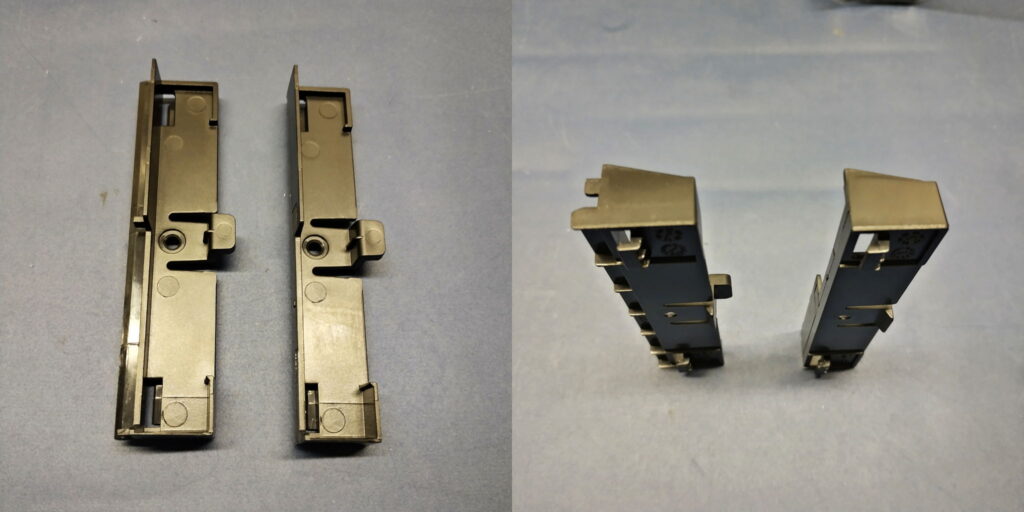

Links: passt nicht | Rechts: passt

An dieser Stelle muss ich zugeben, das ich da zunächst nicht reingeschaut hatte, kurzum: Mein Fehler. Positiv hervorheben muss man, das man bei der EXTRA Computer GmbH versucht unnötige Pakete und Verpackungen zu vermeiden, daher ist es normal, das ggf. Artikel in anderen Kartons mit rein kommen. In diesem Fall wurde ein eigenes Paket für die genannten Kleinteile so vermieden.

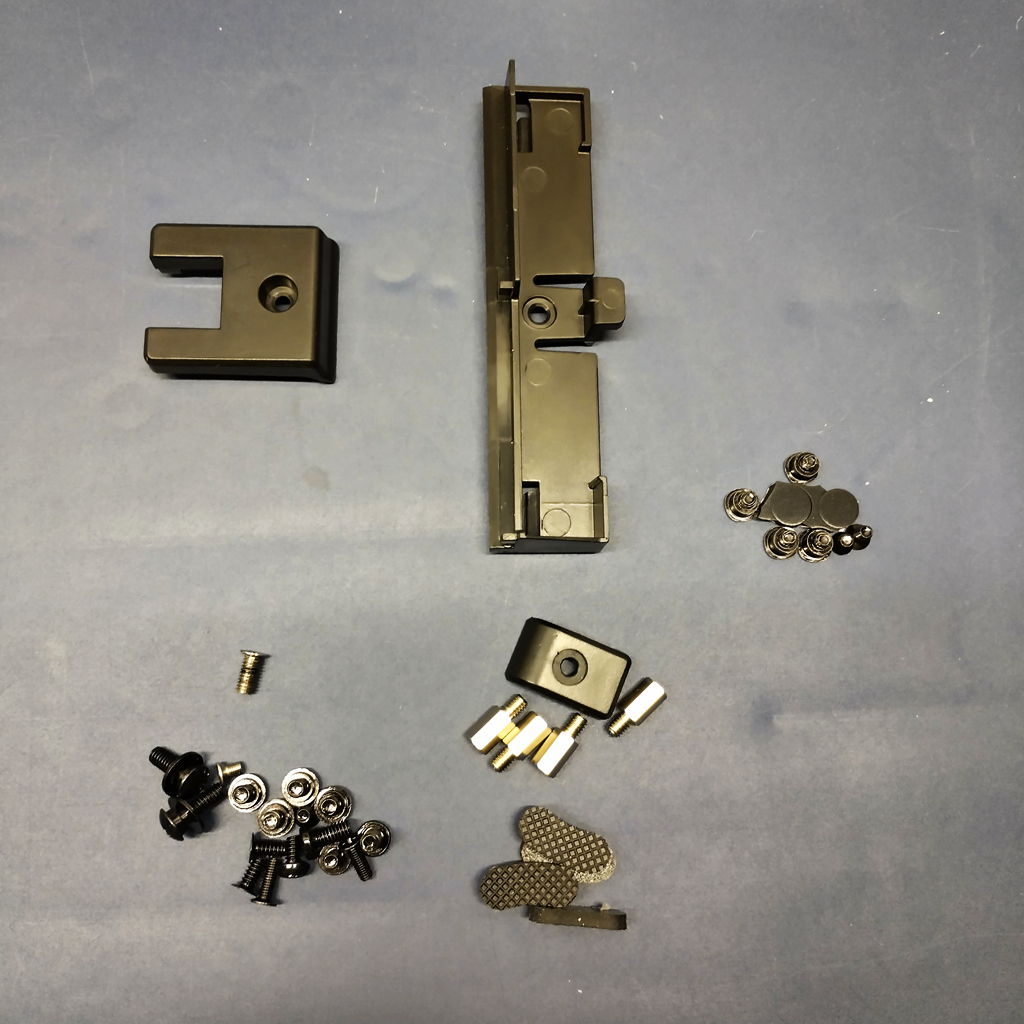

Am Ende ist alles gut, aber irgendwie erinnern mich die übrig gebliebenen Teile an ein schwedisches Möbelhaus:

Das Ganze ist gut nachvollziehbar, kann man an den Standfuß verschiedene PCs montieren, dementsprechend ist relativ umfangreiches Zubehör im Lieferumfang enthalten.

Vielen Dank an die Presales-Beratung und vor allem an den Support der EXTRA Computer GmbH.
